申和傳感器研發中心是一個在傳感器研發領域具有強大實力和遠大規劃的機構。它融合了多方優勢,致力于傳感器技術的研究與開發。研發隊伍目前分布在中國上海和日本東京,團隊成員既有具備豐富產品開發經驗的人才,也有高學歷人才,其中包括 3 名博士和 30 名碩士。團隊瞄準溫度傳感器、半導磁傳感器、壓電傳感器、硅基傳感器、光學傳感器、流體傳感器 6 大方向,采用自主研發 + 聯合開發雙模式,既重視實際應用的落地,也聚焦于前沿技術的探索,有效地將 “產、學、研” 融為一體,以項目為紐帶,實現資源共享和優勢互補。
01
日本大泉制作所實驗室
目前,日本大泉制作所實驗室致力于材料研究能力與傳感器組裝技術的研究,具備對陶瓷材料的深入理解和研究能力,包括陶瓷材料的成分分析、性能優化等方面。能夠精確設計和驗證熱敏電阻材料和芯片,為傳感器的核心部件研發提供了堅實基礎。并且在半導體陶瓷材料設計技能方面表現突出,能夠開發出滿足不同應用需求的陶瓷材料。同時,實驗室掌握了從陶瓷材料到傳感器組裝的全套技術流程,實現了技術的持續升級和演進,確保了傳感器在生產過程中的質量和可靠性。

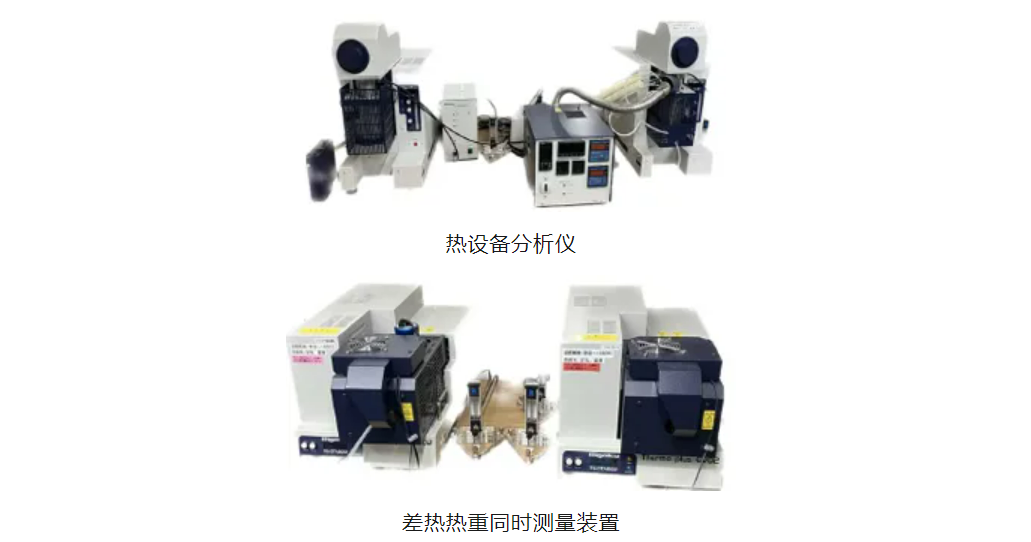

日本大泉制作所實驗室配備多臺高精密硬件設備,如差熱熱重同時測量裝置、熱設備分析儀、掃描電子顯微鏡等,為研究陶瓷材料的熱性能提供了重要數據支持,幫助工程師更好地設計傳感器的結構和材料。另外還配備多臺模擬與觀察設備,如應力分析模擬軟件、掃描電子顯微鏡等,使得實驗室能夠在虛擬環境中對傳感器的結構進行應力分析,提前預測可能出現的問題,并進行優化設計,減少了實際生產中的試錯成本。

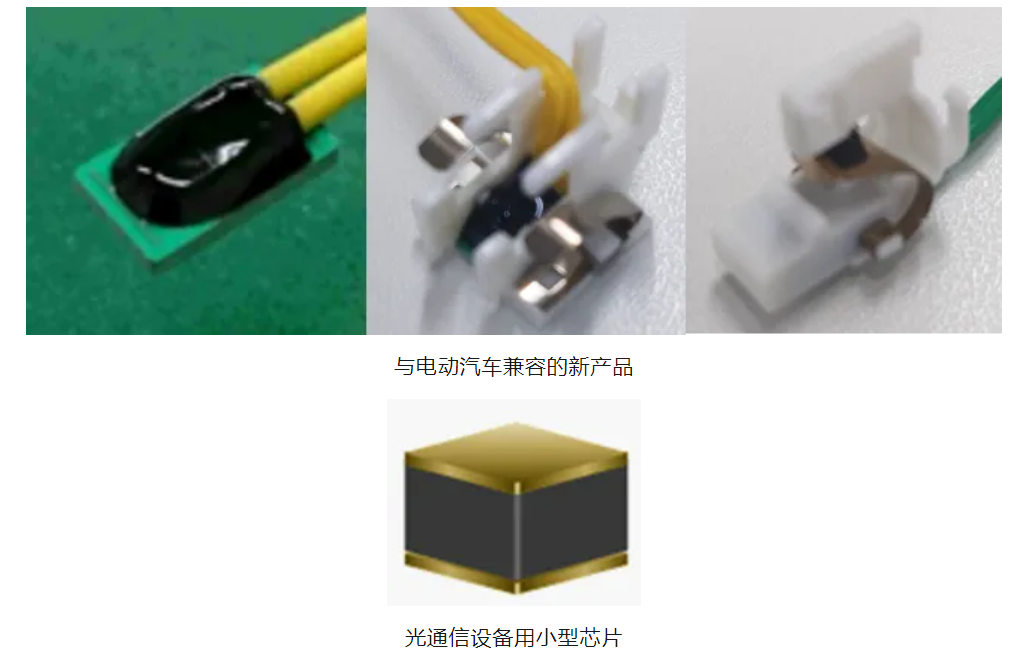

日本大泉制作所實驗室聚焦前沿技術探索與實際應用需求的滿足,取得了多項研發成果。目前,實驗室成功開發出與電動汽車兼容的新產品,滿足了電動汽車行業對傳感器的特定需求。成功開發出光通信設備用小型芯片,為光通信設備的小型化和高性能化提供了關鍵的組件支持。同時,通過對材料和工藝的不斷優化,實驗室在傳感器的一些關鍵技術指標上取得了顯著提升。例如,在傳感器的精度、靈敏度、穩定性等方面都有了明顯的進步,使得傳感器能夠更好地適應各種復雜的應用環境。
02
上海申和 - 上海交大聯合實驗室

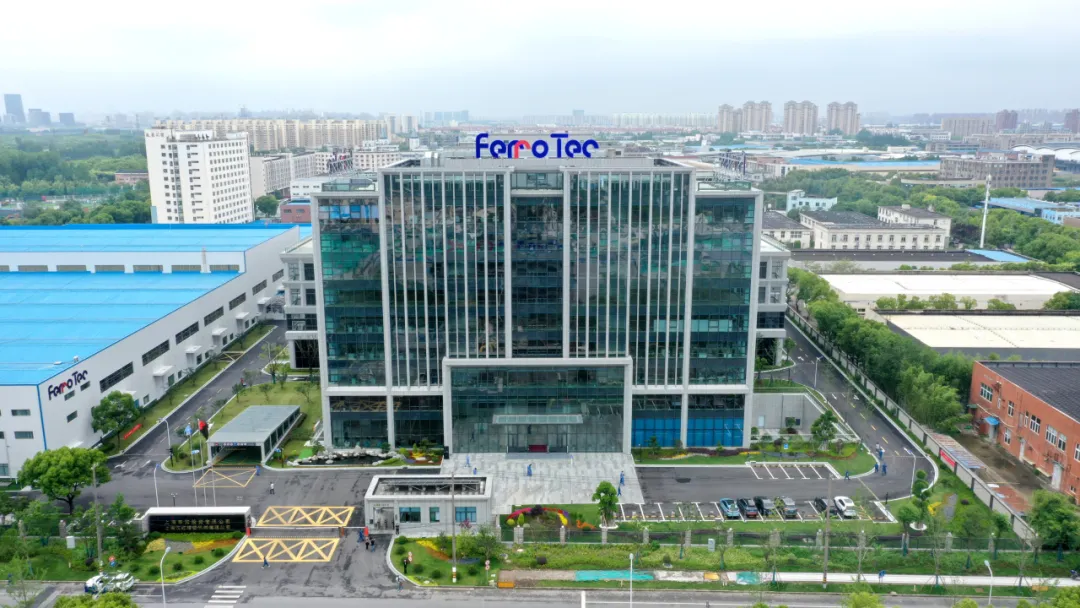

上海交通大學—上海申和投資有限公司先進傳感器技術聯合實驗室(以下簡稱“先進傳感器技術聯合實驗室”)成立于2023年9月27日,共投資1500萬元,分別建設在上海申和投資有限公司總部大樓、上海交通大學閔行校區微電子樓。
先進傳感器技術聯合實驗室緊緊依托上海交通大學學科和人才優勢,充分利用地方政府資源優勢,深化校地融合,重點圍繞先進傳感基礎理論和關鍵技術、先進傳感器智能制造技術,發揮雙方互補優勢,探索先進傳感器方向人才培養的產學研合作新模式,推動雙方在科研攻關、人才培養、科技成果轉化與應用等方面建立深層次合作,創造出更多創新成果。
X射線衍射儀
超高真空濺射系統

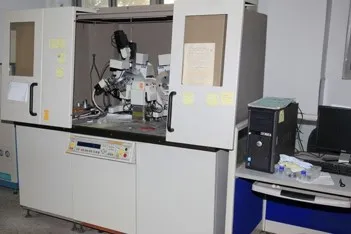

先進傳感器技術聯合實驗室按照行業統一標準,設備先進、功能完善,現配有熱場發射掃描電子顯微鏡、X 射線衍射儀、掃描電子顯微鏡、超高真空濺射系統、Ultra Plus場發射掃描電子顯微鏡等高精密設備。這些儀器具有超高分辨率,能進行各種固態樣品表面形貌的觀察及圖像處理,精確測定物質的晶體結構、織構及應力,進行物相分析等。電子束蒸發鍍膜設備和超高真空濺射系統,可用于蒸發沉積和濺射沉積各種薄膜,用于納米材料的超高分辨的微觀形貌觀察和成分分析。
03
上海實驗室(在建中)
上海實驗室規劃占地面積 800 平方米,計劃投資金額為 4500 萬元,專注于陶瓷材料研究及器件開發的小批量研發基地,旨在為傳感器研發提供從基礎材料到器件的全方位研究環境。目前實驗室規劃有配料間、烘干區、加工間、燒結間、薄膜間、測試間,配備鼓風干燥箱、超聲波清洗機、干壓成型機、等靜壓機、燒結爐、燒銀爐、全自動磁控濺射系統、粒度測試儀、X射線光電子能譜儀等設備與儀器。
未來,上海實驗室(在建中)憑借其合理的功能區域劃分、先進的設備配置以及明確的研發目標,開發出高性能的陶瓷材料,提高材料的強度、硬度、耐熱性等性能指標;優化器件制造工藝,提高器件的精度、一致性和可靠性;研究出更先進的傳感器薄膜制備技術,提高薄膜的質量和性能,增強傳感器的靈敏度和選擇性。
04
麗水實驗室(規劃中)
麗水實驗室預計占地面積 5000 平方米,計劃投資金額為 1.5 億元。它將作為陶瓷材料研究及器件開發的小批量轉中試研發基地以及 MEMS 傳感器研發試驗中心,為傳感器從研發到生產的過渡階段提供關鍵支持。
未來,麗水實驗室(規劃中)預計在陶瓷材料研究方面取得重要突破,開發出一系列高性能陶瓷材料;成功優化傳感器器件的性能指標,提高產品質量和市場競爭力。同時,通過中試生產,確立穩定的生產工藝,為大規模生產提供技術支持。在 MEMS 傳感器研發領域,推出具有創新性的產品,填補相關技術空白,推動 MEMS 傳感器技術的發展。
申和傳感器研發中心依托強大的技術實力和前瞻性的發展規劃,在傳感器研發領域穩步開拓。通過整合多方優質資源,匯聚專業精英人才,明確核心研發方向,并采用自主研發與聯合開發相結合的創新模式,申和傳感器研發中心構建起了堅實的發展基礎。
展望未來,申和傳感器研發中心將堅定不移地秉持創新驅動理念,深度探索前沿科技,精準對接實際應用需求。致力于在傳感器技術的創新與應用方面取得更大突破,為行業發展貢獻卓越的技術成果和解決方案,成為引領傳感器技術發展潮流的領軍力量。
